在 【Global Mapper Pro】中创建Mesh

Global Mapper Pro 包含用于 3D 数据查看和编辑的强大工具集,还为用户提供生成 3D  Mesh要素的工具。无论起点是一组无人机采集的图像、点云数据、高程模型还是矢量数据,Global Mapper Pro 都可用于创建感兴趣区域的复杂矢量mesh。生成后,mesh特征可以在 Global Mapper 的 3D 查看器中可视化,用于生成飞行记录,并导出为任何支持的格式以与同事或客户共享。

从无人机图像生成Mesh

Global Mapper Pro 中提供的 Pixels to Points 工具用于从无人机或 UAV 收集的图像集创建 3D 数据。使用SFM(structure from motion)分析过程,像素到点工具能够将重叠图像集转换为带纹理的3D Mesh。使用该工具生成的Mesh特征使用无人机图像进行纹理化,以创建测量区域的真实3D模型。

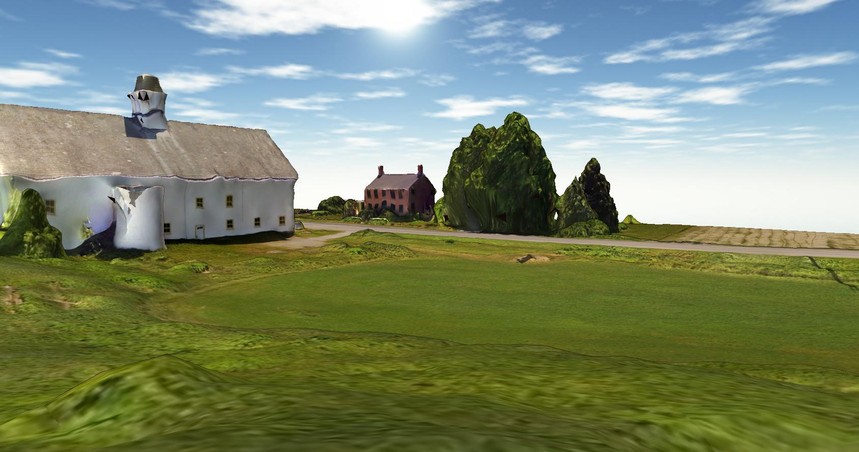

带纹理的Mesh
线框结构

P2P工具支持使用控制点来提高生成数据的位置精度,任何拥有 Global Mapper Pro 的人都可以使用 Pixels to Points 从一组地理标记图像生成正射图像、点云和 3D Mesh。

从点云生成Mesh

Global Mapper Pro 包含一整套专为点云编辑和分析而设计的工具。除了用于校正、过滤和点云分类的工具外,还可以找到从一组选定点云创建 3D Mesh并将已分类建筑物提取为Mesh特征的选项。任何点云,无论是摄影测量点云或Lidar点云,都可以用于创建Mesh,Global Mapper Pro 中的选择和过滤工具可以轻松选择将用于生成Mesh的特定点云。

仅使用选定点云来创建详细特征,3D Mesh使用与选定点关联的 RGB 颜色值进行纹理化。像任何 3D Mesh一样,这个创建的矢量可以在自顶向下和 3D 查看器中查看并导出以共享。

点云
3D mesh

虽然可以使用从选定要素创建网格选项将单个建筑物创建为 3D mesh要素,但lidar要素提取工具提供了更易于使用的解决方案。从分类点云开始,建筑特征可以自动提取为 3D mesh模型或矢量面特征,用于查看、导出和分析。


建筑物从点云中提取为 3D mesh特征,并显示在地形模型上


从数字高程模型生成3D mesh

数字高程模型是基于像素的 3D 数据,可显示区域的地形。通过 Global Mapper Pro 中的简单数据类型转换,可以将栅格高程数据矢量化为 3D mesh。从图层菜单选择从地形/影像创建mesh的选项可以从所需的地形图层创建mesh特征。如果选择了栅格影像图层,可以在创建过程中将栅格图像层的纹理应用于 3D mesh。


从这些图层生成的 3D mesh看起来类似于覆盖在地形上的图像,是一种可以查看、编辑和导出的带纹理的矢量特征

由于这个创建的网格是从 3D 像素阵列派生的,因此在自顶向下或 3D 查看器中查看的线框结构是统一的。 3D 网格创建过程中的选项可用于将特征简化为全分辨率大小的百分比。简化的网格将保留源数据的形状,但使用较少的三角形面,在导出以共享时会创建较小的输出文件。

从矢量特征生成mesh

由于 Global Mapper 中的矢量要素可以具有要素高程或每顶点高程属性,使其成为 3D要素,我们可以在 Digitizer 菜单中找到生成 3D mesh缓冲区的选项。与传统缓冲区一样,3D mesh缓冲区是通过向选定的点、线或面要素添加距离来创建的。通过根据所选矢量特征类型创建圆柱形网格缓冲区、球形缓冲区和管道缓冲区的选项,可以使用这些体积特征增强点、线和区域的显示。


从线创建的管道网格特征用于表示数字地形模型上的道路区域

在创建时分配缓冲区距离和其他必要参数,体积网格缓冲区以用户设置的不透明度级别以单一颜色显示。能够在 Global Mapper Pro 的自上而下和 3D 视图中查看,网格缓冲区被证明是用于特征可视化和分析的有用工具。

Mesh点样式

除了从加载的地形、点云和矢量数据中生成 3D mesh外,Global Mapper 还可以加载和显示mesh特征。此功能的一个特殊用途是为点要素类型分配一个特定的 3D 符号,可用于 3D 查看器中的显示。通过 Global Mapper 的配置 > 样式设置,您可以修改点样式,并且可以选择 3D 模型符号以在3D窗口中显示,支持从内置3D模型库中选择或加载自定义 3D 模型,其他 3D 数据结合录制飞越视频,3D mesh对象的这种使用增强了点特征的展示效果。

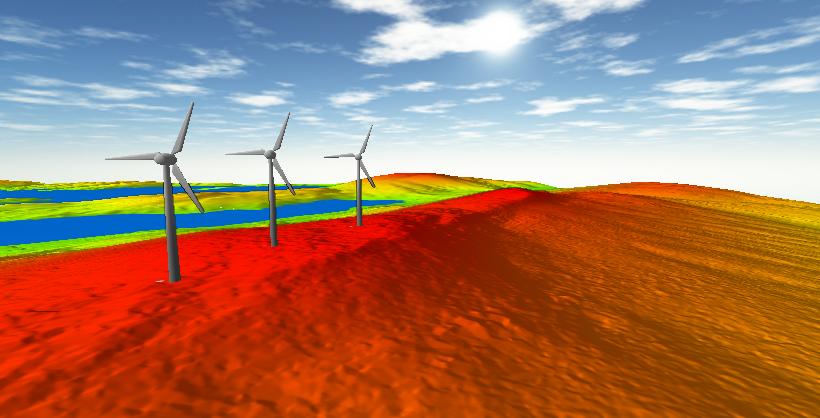

风力涡轮机模型用于在 3D 查看器中显示点特征

导出和共享

在 Global Mapper Pro 中创建 3D mesh特征后,这些图层可以导出为各种支持的格式。工程应用中常见的是 DXF 和 DWG 等 CAD 格式,它们将保留网格的形状,但其他一些流行的格式包括 3DS、FBX 和 OBJ。当然,包括 3D mesh在内的任何数据都可以导出为 Global Mapper Package 格式,以供以后在程序中使用或与其他 Global Mapper 用户共享。

另外的共享网格特征及来自 Global Mapper 的任何 3D 数据的方法包括使用 3D 查看器创建飞行视频记录或导出到 3D PDF。

如果您对创建或使用 3D mesh特征感兴趣,欢迎下载试用Global Mapper Pro,或有相关的任何问题,欢迎联系我们
