时间：2024-08-22 作者：ecartotech 【原创】
MAPublisher v11.4 引入了新改版的“创建Knockouts ”工具，可在选定区域内导入矢量底图、WMS 1.3.0 导入支持、新的旋转字符文本实用程序、在 CMYK 文档中将 RGB 黑色转换为 100K 黑色的首选项、 MAP Tagger 工具设置引出线偏移，以及多项性能更新和bug修复。 以下是最新 MAPublisher v11.4 版本的新功能介绍： 创建Knockouts 工具有了新设计！Create Knockouts（创建挖空）工具，可让您遮盖可能被文本或点符号等内容覆盖的部分特征。此工具的目的是提高地图的可读性，特别是在要素重叠或看起来混乱的区域。
以前版本的“创建挖空”工具仅包含一个对话框。这样做的局限性在于一次只能在一个层上创建挖空，这意味着必须运行该工具的多次迭代才能为多个不同层创建挖空。这也意味着纠正错误或修改现有的Knockouts需要再次运行该工具，比较麻烦和耗时。 新版本的“创建挖空”工具有了新的架构，引入了存储为作业（jobs ）和规则（rules）的挖空设置。作业和规则允许同时为多个层创建挖空效果。
作业任务定义了哪些层被屏蔽（消隐），并包含一个或多个用于创建挖空的规则。
规则定义了knockouts 的整体外观以及knockouts 将挖空哪些图层。

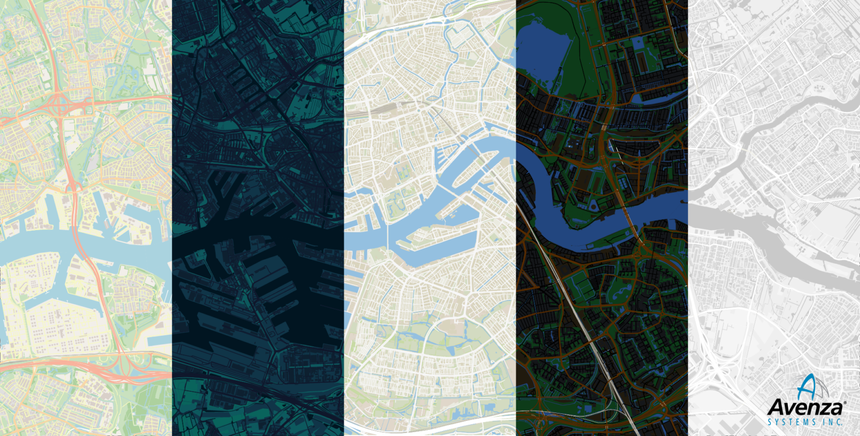

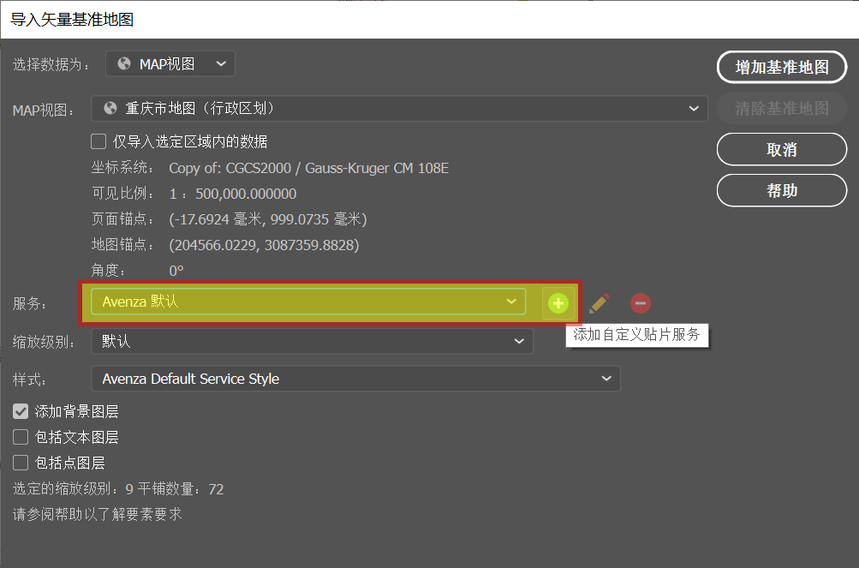

另一个非常有用的地方，这里的作业和规则还可以通过使用“复制地图对象”工具转移到其他地图文档。 创建挖空工具中引入的作业和规则使您可以更轻松地一次创建多批knockouts ，同时还能够保存其设置。如果您希望在地图创建过程中不断改变对knockouts 设置进行修改，这将非常方便。 支持导入选定区域内的矢量底图矢量底图（Vector Basemaps）工具在 MAPublisher v11.4 中有一个小但重要的更新：您现在能将底图数据导入到文档中的特定区域！在“导入矢量底图”对话框中，选择“仅导入选定区域内的数据”复选框。但是，要选择此复选框，需要满足以下条件：
矢量底图工具的这个新选项非常适合快速创建地图插图！ 从WMS 1.3.0导入数据许多用户都希望能够从 Web 地图服务 (WMS) 1.3.0 版导入数据，MAPublisher v11.4 现在可以实现这一点！只需按照常规步骤添加 Web 地图服务，然后从版本下拉菜单中选择 1.3.0。我们还在该菜单中添加了“自动检测版本”选项，可以检测所提供的 URL 使用的 WMS 版本。 文本实用程序中添加了旋转字符操作旋转字符（Rotate Characters）是一个新选项，已添加到“文本实用程序”工具的“操作”菜单中。此操作仅适用于点文本，不适用于路径上的文本。它包含了选项来设置文字是沿着路径的方向还是指向上方。它还为用户提供了设置垂直方向阈值角度的选项，该角度决定哪些文本元素将垂直旋转，和/或设置字符的倾斜角度。
旋转字符文本实用程序操作是提高地图文本对象可读性的好方法，对于需要正确旋转字符才能更容易理解的语言（例如中文）特别有用。该功能对于国内用户来说是一个提出了很久了需求，对于自动实现图式要求注记字列规则非常有效。
中文注记字列图式要求如下： 注记字列分水平字列、垂直字列、雁行字列和屈曲字列：
在 CMYK 模式下导入时将 RGB 黑色转换为 100K 黑色在 CMYK 文档中，RGB 黑色功能通常会转换为浓黑色（即 4 色黑色）而不是 100K 黑色，这在打印需要精细细节（例如小文本和线条）的功能时可能会导致称为“重影”的问题。重影是指印版的微小变化在边缘周围产生 4 种颜色的模糊残留物，如下所示。 为了帮助印刷地图制作者轻松避免重影，MAPublisher 首选项中的“导入地图数据”部分添加了一个新选项，用于将 CMYK 文档的“将 RGB 黑色转换为 100K 黑色”。默认情况下将启用此选项。
使用 MAP Tagger 时指定引线偏移使用 MAP Tagger 工具时，用于指定引线和要素之间偏移的选项已添加到“引线设置”选项卡中“规则”设置部分下面。选择“从特征偏移”复选框并设置偏移距离。这可用于确保创建的引线不会遮挡您正在标记的要素。
|
