Geographic Imager晕渲图制作实例介绍（以中国及周边海域地势图制作为例）

在地图制图领域中，地形晕渲（山体阴影）能让地图具有三维的视觉效果。制图人员使用山体阴影可以突出主要的地形特征，如高山、河谷或峡谷，以吸引读者的目光，增强地图的可读性。过去，地形晕渲图完全依赖人工，耗时耗力，现在，随着计算机图形软件和数字制图技术的发展，使用DEM高程数据，我们借助软件可以快速实现自动化的山体阴影图制作。

之前我们介绍过一种使用三维动画建模软件技术（blender）实现地形晕渲图的制作(ECartoRender地貌晕渲解决方案)，该方法不同于GIS手段，可以渲染出更自然和美观的地形景观效果。

今天，我们将介绍使用Geographic Imager制作DEM晕渲图，在地图制图中，Geographic Imager往往与MAPublisher结合使用，因为基于Adobe Photoshop，所以主要用于处理影像和DEM等栅格类形的空间数据。为了能够说明问题，我们将以中国及周边海域晕渲地形图（下图所示）的制作为例来说明。该地图包括了陆地地形和海洋地形，两者具有不同的配色方案，因此具有一定的综合性。

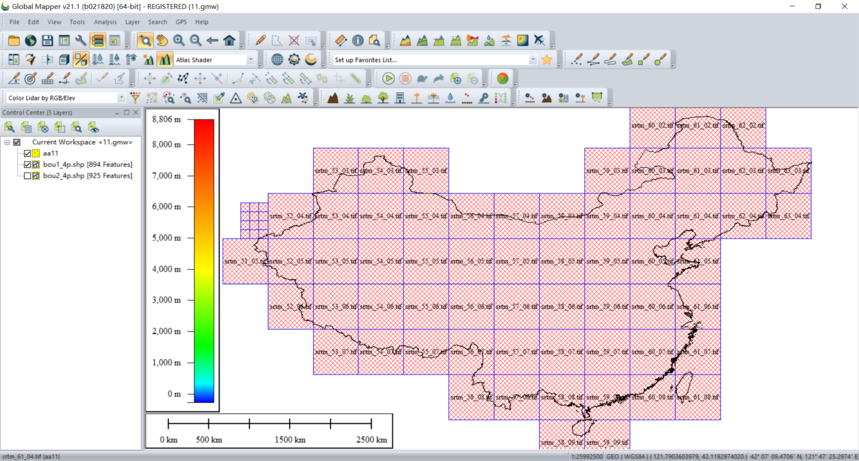

首先，是DEM数据的获取，这里有很多种选择，如果您有现成的海陆集成的数据（如GEBCO），并且分辨率和精度能够满足您的要求，可以直接使用。为了说明这个过程，我使用了两部分数据，我国大陆部分我使用的是SRTM 90米的数据，周边国家及海域部分我使用了Tom Patterson编辑过的GEBCO数据（Blue Earth Bathymetry）因为SRTM数据是分块下载，需要在GIS软件中进行镶嵌和裁切，如果机器性能允许，该过程可以在Geographic Imager中实现。数据的范围可以使用Global Mapper的地图目录（map catalog）功能很方便的进行浏览，如下所示。

然后根据全国的矢量范围（不包括南海诸岛部分）进行输出，生成全国的陆地地形数据，在Geographic Imager投影成我国常用的双标准纬线割圆锥投影像（双标准纬线设置为25度和47度），如下所示：

以下是下载的Blue Earth Bathymetry数据，陆地部分集成了SRTM数据，实际可以直接使用，但有时我们要用自己生成的精度更高的数据代替，所以才有了我们的这个流程。

借助Geographic Imager的高级导入功能，可以非常方便的对DEM进行镶嵌，并按照想要的范围和分辨率进行输出，该功能是一个集重采样、裁切、投影转换、镶嵌于一体，非常方便。

另存为DEM TIFF，如下图所示：

下面的过程，有一些技巧，本人也试验了多次才走通，一般情况下我们做晕渲都是对目标区域的DEM数据整体一次性来做，然后由于本区域涉及陆地和海洋，具有不同的配色方案，如果一次性生成的话，在海陆交界的地方很难控制好，因此，我采用的方法是将陆地DEM和海域DEM分别读取，这个在Geographic Imager中可以很好的实现，在导入DEM时分别设置不同的拉伸方案（raw数据和负值raw数据）可以实现正值DEM（陆地部分）和负值DEM（海域部分）的读取，然后分别应用晕渲，再进行镶嵌。

这里的配色方案需要有经验，我参考了自然资源部公开地图中的中国地势图和世界地形图的配色，如下所示，发现该图海部地形和陆地地形是分开的，海域使用的是分层设色，而非连续渐变色，因而其海部地形精细度不高。

在Geographic Imager中参考上图的图例色标，分别制作了海域和陆地的配色方案：

在Geographic Imager中，导入上述合并的DEM，若要同时进行，可以复制一份，在导入时分别设置拉伸方案为“Raw数据”和“负值Raw数据”，这样将分别导入正值的DEM部分（陆地部分）和负值的DEM部分（海域部分）：

然后在Geographic Imager中执行镶嵌，该过程支持多图层文档，这样就形成了整体的晕渲效果：

最后我们可以在此基础上叠加矢量数据，自从 V6.0开始，Geographic Imager增加了矢量数据（库）的导入和导出，前提是矢量数据的坐标系与图像保持一致，由于我使用的是natural earth的矢量数据，其坐标系是WGS84，Geographic Imager可以很方便的对图像进行投影像转换，我们将其转为WGS84坐标系，与矢量数据保持一致，并在其首选项中将矢量导入设置为裁切到图像范围。

分别导入河流中心线、海岸线、湖泊三个矢量数据层，Geographic Imager将导入的矢量数据保存到了路径面板中，

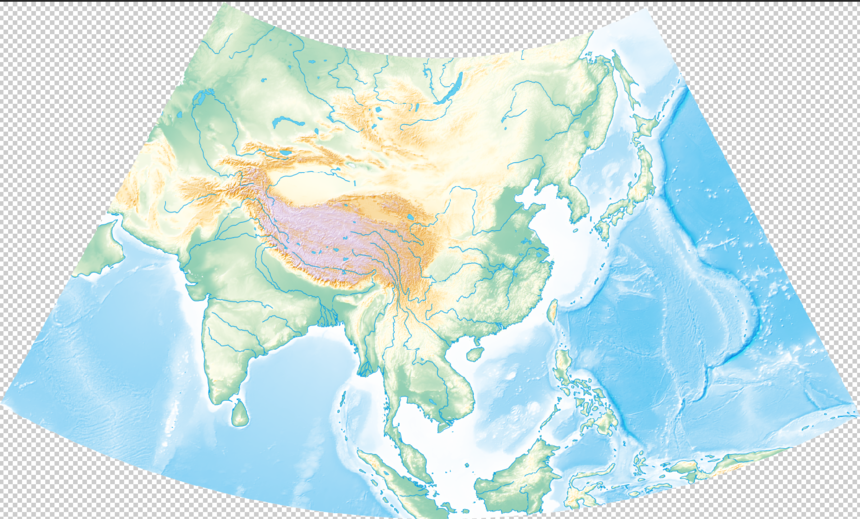

我们可以分别对其描边和填充操作，使图Photoshop的画笔描边路径，使用前景色填充路径，结果如下图所示，再次进行投影转换，即得到了本文最前面的晕渲图成果。

上面所有的过程，Geographic Imager会自动维护数据的坐标系，因此可以很方便的叠加到MAPublisher中作为底图，在其上面继续叠加文字、符号、图例等其他地图要素，制作出精美的地图产品。由于Geographic Imager与Adobe Photoshop无缝集成，使用Geographic Imager最大的优势是在维护图像的地理信息同时，我们可以使用Photoshop自带的强大而丰富的图像编辑工具，后面我们将探索使用Photoshop 3D渲染功能实现更为生动的晕渲效果。
