【卫星遥感测深】Global Mapper内置TCarta 海洋底图数据源介绍卫星测深法（Satellite-derived bathymetry，简称 SDB）是一种利用卫星影像研究水体深度的方法。虽然多波束声纳和机载激光雷达是更可靠的技术，但成本很高。本文介绍Global Mapper v26新增的免费在线数据源——TCarta 海洋底图数据（Global Marine Basemap）。
据其网站介绍，“TCarta 全球海洋底图基于优质的水深测量数据，为 GIS 和地图应用提供强大而引人入胜的背景。” TCarta 海洋基础底图数据简介GIS专业人员依靠卫星图像来做出智能决策。诸如Global Mapper之类的GIS软件以其连接在线数据源的能力而闻名，这些数据源包括免费和付费的卫星图像，以及其他源自航空图像的数据集。如果您专注于水文测量或海岸测绘，TCarta 的卫星衍生水深测量产品（称为全球海洋基础图）可免费使用。 TCarta推出免费版全球海洋底图，供 Global Mapper 软件使用。该全球海洋底图基于当前可获取的最佳的测深数据源生成，旨在为最终用户提供引人入胜的背景，其信息量远超其他公开的海洋底图数据。 该数据可以用于以下需求场景：
水深测量数据的类型水深测量大体可以分为以下三种类型，每种数据类型都能为用户带来特定的优势：
卫星遥感测深及GIS软件TCarta为用户提供了全球海底基础底图，以及为专业用户提供更高级的测深数据产品。利用 GIS 软件可以对卫星衍生水深数据进行可视化，最常用的场景就是创建地形水深图（Topobathymetric Map），即将陆地地形与水下地形融合在一起的地形图。下面，我们使用 Global Mapper 来创建地形测深图。 地形测深图（或称地形水深图）可以同时表示陆地高程（地形）和水下地形深度（水深）。Global Mapper 用户可以使用 ALB、MBES 或 SDB 创建地形水深图。下面让我们使用 DSM 和 TCarta 的全球海洋底图创建地形水深图。 1. 加载陆地高程数据和海洋底图 首先，加载陆地部分高程数据。在本例中，我从“连接到在线数据”工具的“常用”选项卡中选择了SRTM 全球高程数据和World Topo Map。接下来，继续加载 TCarta 全球海洋底图（位于BATHYMETRY数据源类别下）。

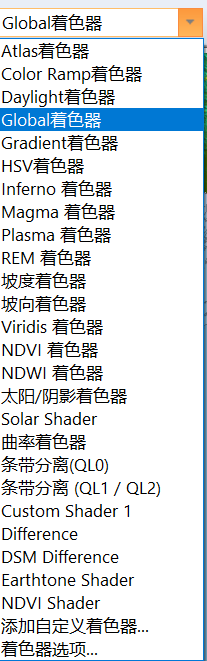

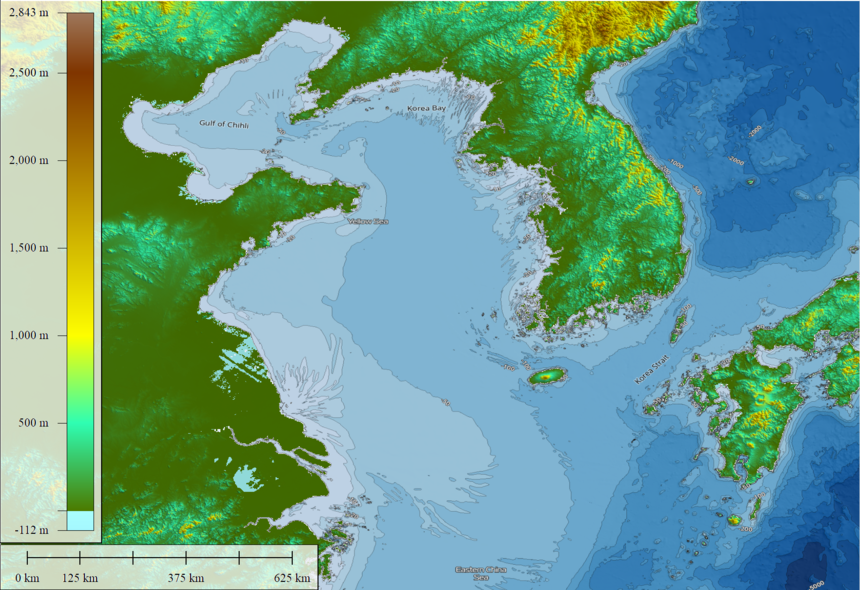

TCarta和SRTM高程数据叠加形成的地形水深图 2. 调整地形图样式 数据导入工作区后，就可以设置地形图的样式了。如果您计划使用World Topo Map，则无需对样式进行太多配置。接下来，我们来看看 SRTM 全球高程数据。 在控制中心选择 SRTM 图层后，您会看到激光雷达/地形显示控制选项。在这里，您可以设置着色器（我选择了Global着色器，如上图所示），以满足您的项目和可视化需求。系统内置了多种着色器可供选择；当然，您也可以自定义着色器。
假如我还想要一个包含World Topo Map的版本（因为它会添加地名标注），只需在控制中心关闭 SRTM 图层，然后打开World Topo Map图层即可！（如下图所示）

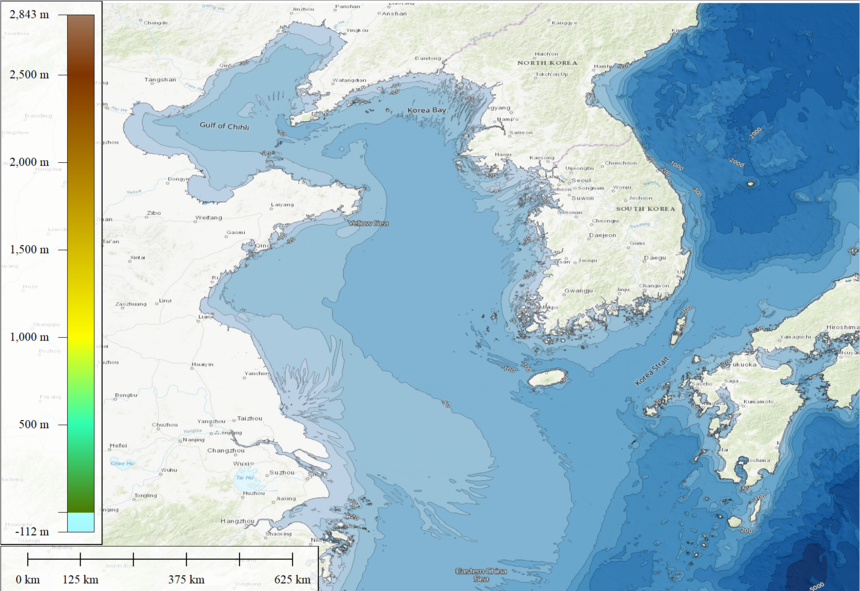

World Topo Map+TCarta数据叠加形成的地形图 我应该使用哪些水深测量数据？您选择的数据取决于您的使用方式。多波束声呐和机载激光测深仪常用于水文调查，可以生成高分辨率的覆盖区域可视化图像。对于既注重数据准确性又注重精度的用户而言，多波束声呐和机载激光测深仪是绝佳的选择。然而，根据调查的整体规模，这些数据可能价格不菲。 卫星遥感测深数据是可视化近岸水深的有效替代方案。由于卫星遥感测深数据是由航空影像而非实地测量生成的，因此用户可以免费获取。

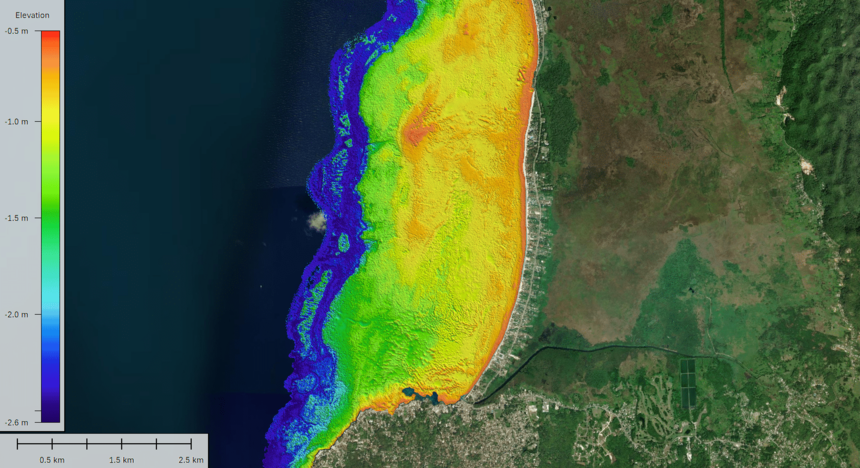

来自 TCarta 的高级卫星衍生水深数据与World Imagery数据层相结合 |
