【AI制图技巧】外观面板的应用

摘要：为对象创建外观属性；制作双描边外观效果，保存为图形样式，然后对路径应用样式；对图层（点/线/面/文本）应用整体效果（外发光/投影等）。

用好Illustrator的外观面板将会使原本复杂的工作变得简单。

1、为水系面对象建立内发光效果

为了突出面状水体的岸线，我们可以应用黑色的内发光效果。

具体做法：先选中水体面对象，然后给其填充水系颜色（如C35M5），打开外观面板（窗口——外观），点击填色属性（选中），然后单击面板左下角的“fx”图标，从中选择“风格化——内发光”，在内发光对话框中，设置模式为“叠加”，颜色为黑色，不透明度设为70%，调整模糊为1.76mm（宽度），选中“边缘”选项，设置及效果如下图所示：

面状水体内发光效果设置

左（单色填充的效果），右（在外观中应用了内发光的效果）

2、制作街道（主/次干道）的样式

制作带边线的街道或道路符号，可以通过在外观面板中添加多个描边来实现。

具体做法：先取消选中图稿对象，然后在外观面板中单击底部的清除外观图标清除外观，再将其中的描边设置为浅色和0.3mm宽度，然后单击左下角的“添加新描边”图标，将新增加一个与前述设置相同的描边，然后选择下边的描边，设置为一种较深的颜色和0.5mm宽度，这样我们就制作了一个带边线的街道样式，为了能重复使用这种外观样式，打开图形样式面板（窗口——图形样式），按住Alt键（Windows)或Option键（Mac）的同时单击图形样式面板右下角的"新建图形样式"图标，即可命名刚才设置的外观样式。

3、应用样式到编组

如果你应用上面新建的街道样式到相应的道路图层，将会出现边线压盖的效果，不是我们想要的道路交叉口效果。若想达到边界融合的街道交叉口效果，可以将道路对象编组（选中后ctrl+G），然后再将图形样式应用于编组，即可达到我们想要的交叉口效果，如下图所示。实际作图过程中，由于同一图层中可能包括多种类型的道路，我们常见的一种做法是将道路符号拆分成上下或上中下三层来做，配图时进行拷贝。

左：将街道样式应用于独立的对象，没有交叉口效果。右：将街道样式应用于编组的对象，出现道路交叉口融合效果。

道路符号分开制作示例

4，对整个图层应用外观效果

除了将外观样式应用于单个对象、编组对象外，还可以对整个图层应用于外观效果。

具体做法：以点符号图层为例，可以图层面板中单击点符号图层的右侧的圆圈图标，然后在外观面板中单击fx图标，从中选择"风格化——投影"，设置相应的投影效果参数，这样该图层的所有对象（包括后面新增的对象）将自动具有该投影效果(单击外观面板中的投影可以编辑其参数)。设置了外观效果的图层右侧的空心圆圈将变为实心符号。

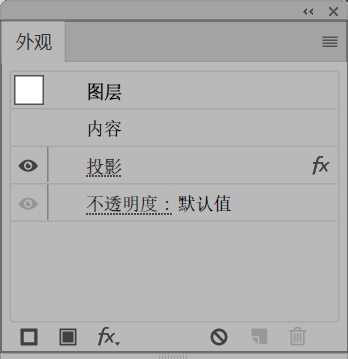

投影效果设置

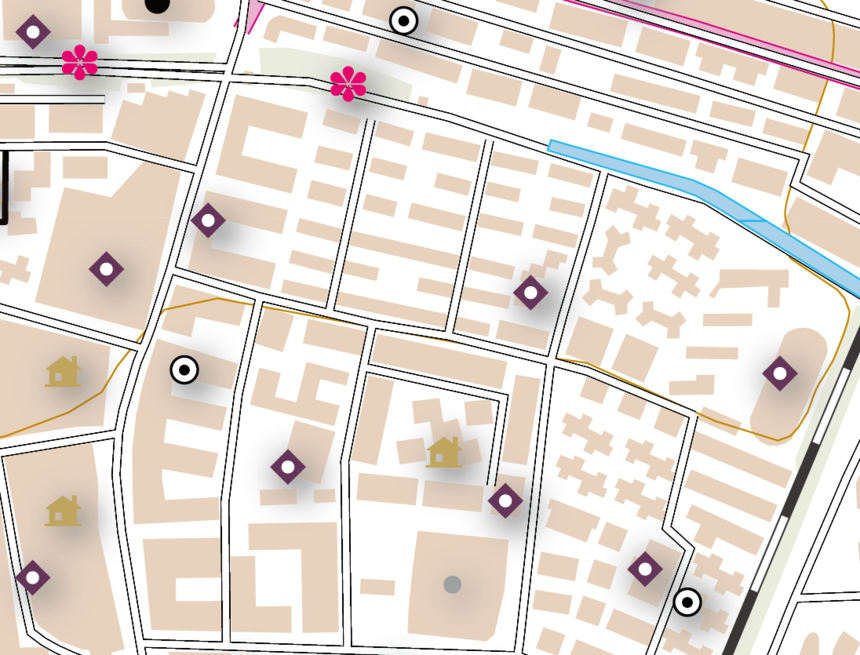

点符号投影效果

5、给文字对象设置外观效果

我们也可以对文字注记设置外观效果，有时需要突出文字注记与背景底图（如影像或地形晕渲）的反差，我们会给文字添加描边效果，同时为了减轻这种反差，可以给描边设置一定的不透明度或添加外发光效果。

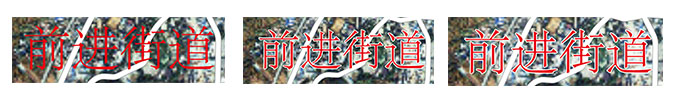

具体做法：配置好了地图注记后，选择相应的注记对象，打开外观面板，单击左下角的"添加新描边"按钮，并的外观面板中把描边属性拖到文字下方，然后设置描边的宽度与颜色（以下示例设为0.25mm，白色），为了降低白色边线与背景的反差效果，我们可以在文字外围添加一个白色的发光效果。在外观面板中选择"字符"，单击左下角的fx图标，从中选择”风格化——外发光“，参数设置及效果如下图所示，

后记：

外观面板是AI中非常重要的一个功能，也非常强大，MAPublisher中MAP主题配置线、面符号所使用的图形样式，就是由外观来定义的，所以图形样式即是由一系列外观属性来定义的，外观面板中可以对同一对象，添加多个描边和多个填充，不同的描边和填充又可以应用不同的效果，也可以应用相同的效果，大部分的AI的效果都可以从外观面板中使用，定义好的外观可以新建图形样式，所以AI的符号库中的线/面符号基本可以通过外观面板来实现，可以通过外观面板菜单中的"重新定义图形样式"来修改符号进而整体修改全图中的某个符号样式。所以掌握好外观面板的用法对使用AI及MAPublisher来进行地图制作非常重要！

更多AI制图效果请参考：从GIS到桌面——高质量的地图制图

参考文献：《The Adobe Illustrator WOW! Book for CS6 and CC》

整理编译：陈春华
